深入理解StatefulSet（一）

发表于 分类于 阅读次数：

前言

首先聊一下Deployment，一个应用的所有Pod是完全一样的。它们相互之间没有顺序，也无所谓运行在哪台宿主机上，需要的时候就创建，不需要的时候就可以中止任意一个Pod。

有些分布式应用，在多个实例之间存有依赖关系，比如主从、主备关系。还有些数据库存储类应用，在本地磁盘会存放一些数据，而实例一旦被杀掉，即使重建出来，实例和数据之间的对应关系都已经丢失。

所以实例之间有不对等关系，以及实例对外部数据有依赖关系的应用，被称为有状态应用（Stateful Appication）。

Statefulset

StatefulSet 将应用状态抽象为两种情况：

  1. 拓扑状态。意味着应用之间的多个实例之间不是对等关系。这些应用必须按照某些顺序启动，并且新创建的Pod，必须和原来的网络标识一样，这样原来的访问者才能使用同样的方法，访问到这个新的Pod。
  2. 存储状态。这种情况意味着，应用的多个实例分别绑定了不同的存储数据。典型例子就是一个数据库应用的多个存储实例。

StatefulSet 的核心功能就是通过某种方式记录这些状态，然后在Pod被重新创建时，能够为新Pod恢复这些状态。

StatefulSet中每个Pod的DNS格式为：

1
statefulSetName-{0..N-1}.serviceName.namespace.svc.cluster.local
  • serviceName 为Headless Service name
  • 0…N-1 为Pod的序号，从0开始
  • statefulSetName 为StatefulSet name
  • namespace 为服务所在的namespace
  • cluster.local为Cluster Domain

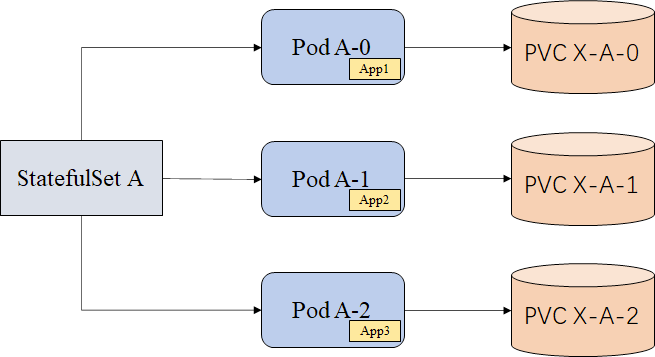

图解

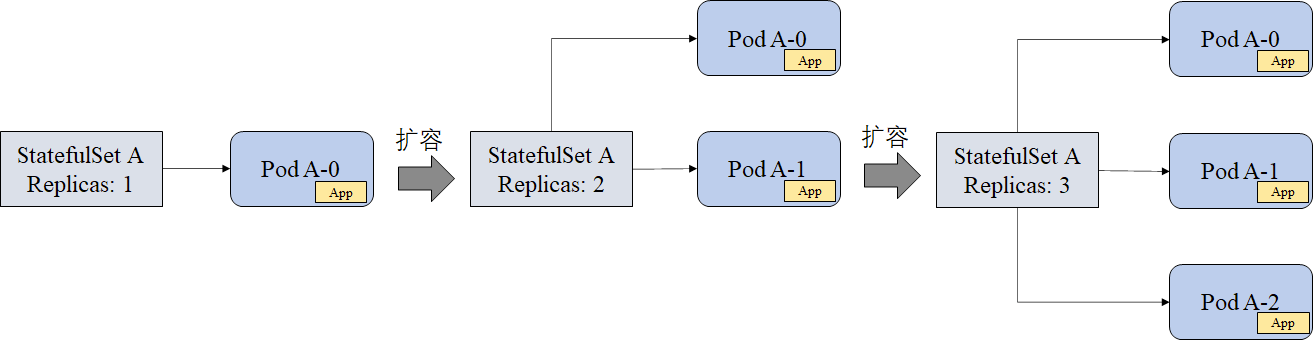

扩容

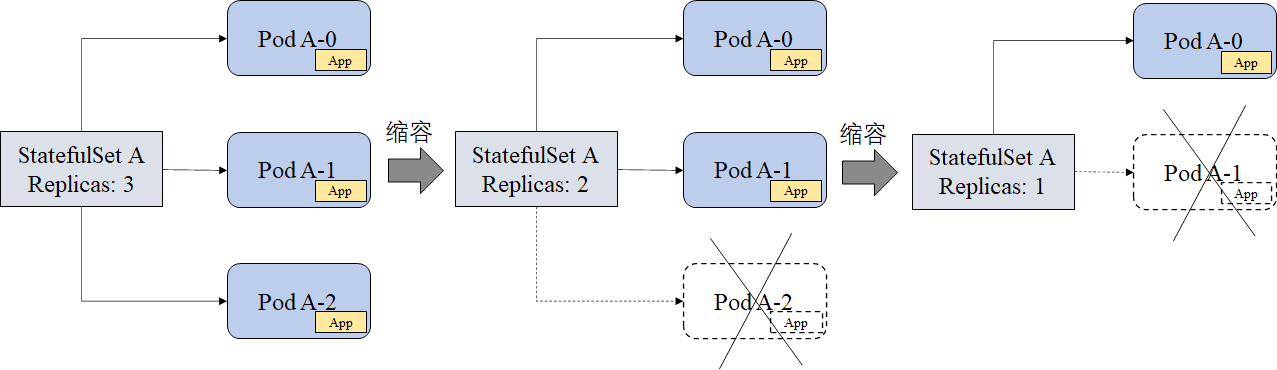

收缩

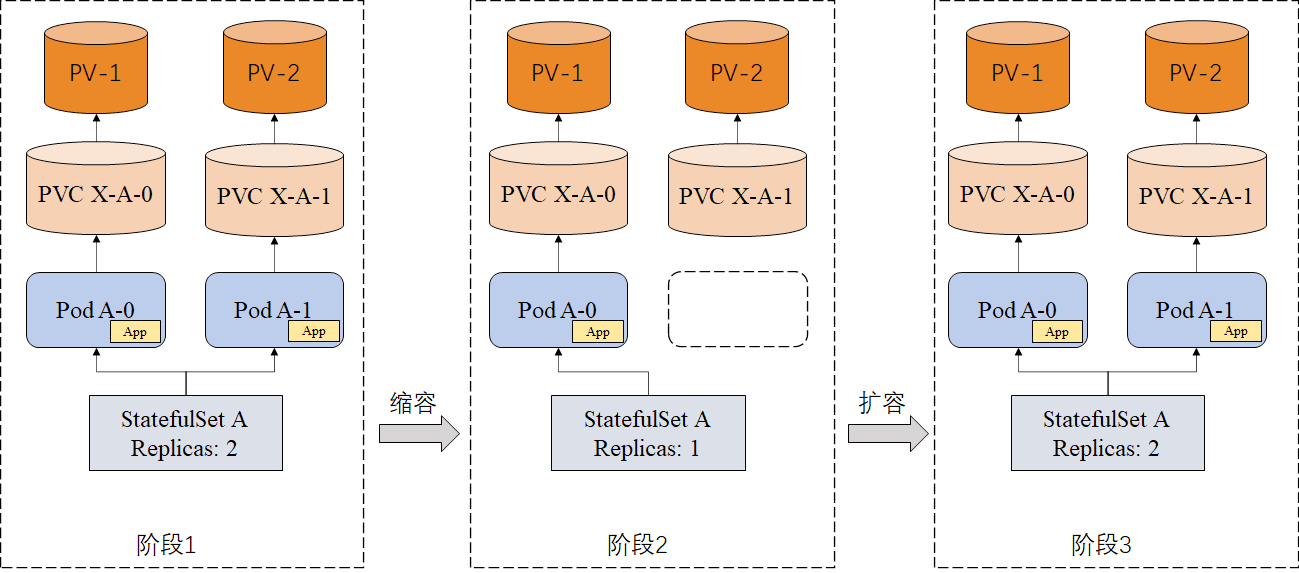

持久卷的创建和删除


  1. 增加副本时，会创建对应的pvc；
  2. 减少副本时，从高索引值的Pod名开始删除Pod，但是PVC不会被删除，需要手动释放；
  3. 当先收缩再扩容时，重建后的Pod实例会绑定到对应序号的PVC上。

Headless Service

首先聊一下Service是如何被访问的呢？

  1. 以service的VIP模式。比如访问10.0.23.1 这个service的IP地址时，10.0.23.1就是一个VIP，会把请求转发到该service所代理的某一个Pod上。
  2. 以service的DNS方式。比如访问“my-svc.my-namspace.svc.cluster.local”这条DNS记录，就可以访问到名为my-svc的service所搭理的某一个Pod。

针对于第二种方式，具体还可以分为两种处理方法：

  1. Normal Service。访问“my-svc.my-namspace.svc.cluster.local” 解析到的，正是my-svc这个service的VIP，后面的流程和VIP的方式一致
  2. Headless Service。访问“my-svc.my-namspace.svc.cluster.local”解析到的，直接就是my-svc代理的某一个Pod的IP地址。这里的区别在于Headless Service 不需要分配一个VIP，而是直接以DNS记录的方式解析出被代理POD的IP地址。

比如eureka-0.register-server.test.svc.cluster.local。

标签规则：

  1. spec.containers.name 容器的名字，如何配置基本无影响
  2. template.metadata.labels 设定的label，注意和selector保持一致。并且该标签需要和headless 中的selector，以及nodePort中的selector保持一致。

示例

创建一个service

1
2
3
4
5
6
7
8
9
10
11
12
13
apiVersion: v1
kind: Service
metadata:
  name: nginx
  labels:
    app: nginx
spec:
  ports:
  - port: 80
    name: web
  clusterIP: None
  selector:
    app: nginx

再创建一个StatefulSet

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: web
spec:
  serviceName: "nginx"
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.14.2
        ports:
        - containerPort: 80
          name: web

部署eureka集群

eureka集群部署的主要难点在于如何指定 eureka.client.service-url.defaultZone的值？

对于上述问题可以通过headless机制，不给cluster分配IP，而是通过域名访问服务来解决。在application.yaml文件中使用环境变量，传值给eueka。

每个eureka会注册到另外的eureka上，也就是eureka.client.serviceUrl.dafaultZone；
通过StatefulSet，可以知道每个eureka的name；
通过Headless，可以访问到每个eureka；
所以eureka.client.serviceUrl.defaultZone的值就是http://eureka-0.eureka:8000/eureka/,http://eureka-1.eureka:8000/eureka/,http://eureka-2.eureka:8000/eureka/

由于三个pod在同一个命名空间内，因此可以省略.namespace.svc.cluster.local。

配置文件

application.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
spring:
  application:
    name:  DiscoveryServer
info:
  version: $project.version$

server:
  port: 8761
eureka:
  instance:
    hostname: ${POD_HOST_NAME}  #设置eureka hostname
    prefer-ip-address: false # 使用服务名注册到eureka server
  client:
    register-with-eureka: true  #表示是否将自己注册在EurekaServer上，默认为true
    fetch-registry: true  #表示表示是否从EurekaServer获取注册信息，默认为true
    service-url:
      defaultZone: ${EUREKA_INSTANCE_LIST} #这里在部署的时候会使用环境变量替换
joy:
    logback:
      path: logs/EUREKA_INSTANCE_HOSTNAME

需要注意的是hostname要使用pod的主机名，否则会出现unavailable-replicas。此外还有其他可能：

  1. eureka.instance.preferIpAddress = false
  2. defaultZone 后面的eureka注册中心的地址要写成域名；
  3. eureka.client.register-with-eureka的值要写为true
  4. eureka.client.fetch-registry的值要写为true
  5. eureka集群中多个eureka服务的spring.application.name的值要一致
  6. eureka.instance.prefer-ip-address的值必须设置为false

service.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
apiVersion: v1
kind: Service
metadata:
  name: eureka
  labels:
    service: eureka
spec:
  clusterIP: None
  type: ClusterIP
  ports:
    - port: 8761
      targetPort: 8761
      name: eureka
  selector:
    app: eureka

StatefulSet.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: eureka
spec:
  serviceName: "eureka"
  selector:
    matchLabels:
      app: eureka-pod
  replicas: 3
  template:
    metadata:
      labels:
        app: eureka-pod
    spec:
      containers:
      - env:
        name: eureka
        image: 192.168.1.232:5000/k8s/eureka:statefull
        imagePullPolicy: Always
        env:
          - name: APP_NAME
            value: "eureka" # statefulSet name
          - name: POD_NAME
            valueFrom:
              fieldRef:
                fieldPath: metadata.name
          - name: POD_HOST_NAME
            value: "$(POD_NAME).$(APP_NAME).default.svc.cluster.local"
          - name: EUREKA_INSTANCE_LIST
            value: "http://eureka-0.$(APP_NAME).default.svc.cluster.local:8761/eureka/,http://eureka-1.$(APP_NAME).default.svc.cluster.local:8761/eureka/,http://eureka-2.$(APP_NAME).default.svc.cluster.local:8761/eureka/"
        ports:
        - containerPort: 8761
        livenessProbe:
          failureThreshold: 10
          httpGet:
            path: /health
            port: 8761
            scheme: HTTP
          initialDelaySeconds: 30
          periodSeconds: 60
          successThreshold: 1
          timeoutSeconds: 2
        readinessProbe:
          failureThreshold: 1
          httpGet:
            path: /health
            port: 8761
            scheme: HTTP
          initialDelaySeconds: 10
          periodSeconds: 3
          successThreshold: 1
          timeoutSeconds: 2

传递三个变量：

  1. APP_NAME 取值于metadata.name
  2. POD_NAME 取值于metadata.name
  3. POD_HOST_NAME 拼接单个Pod的主机名
  4. EUREKA_INSTANCE_LIST 由Pod的域名拼接组成

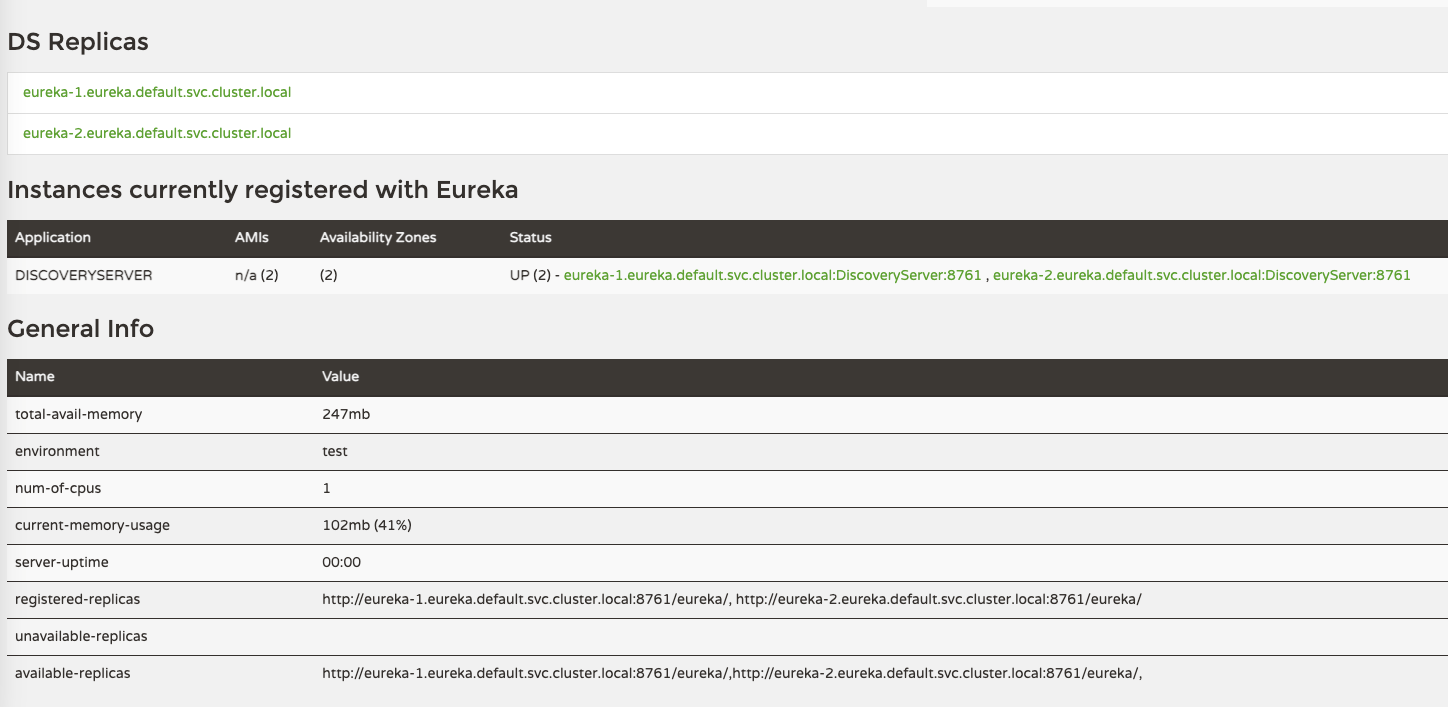

创建完成后会出现三个带序号的Pod和statfulSet，这个时候请求eureka.default.svc.cluster.local就可以使用服务了。但是如果想在集群外访问，可以使用nodeport的方式暴露。

1
2
3
4
5
6
7
8
9
10
11
12
apiVersion: v1
kind: Service
metadata:
  name: eureka-node-port
spec:
  type: NodePort
  ports:
  - port: 31331
    targetPort: 8761
    nodePort: 31331
  selector:
    app: eureka-pod


案例分析

headless service和普通service的区别

  • headless 不分配clusterIP，配置clusterIP: None
  • headless service可以通过解析service的DNS，返回所有Pod的地址和DNS
  • 普通service，只能通过解析service的DNS返回service的CLusterIP

statefulSet和Deployment的区别

  • statefulSet 的Pod有DNS地址，通过解析Pod的DNS可以返回Pod的IP
  • Deployment下的Pod没有DNS

普通service解析

Service的ClusterIP原理：
一个service可以对应一组endpoints，client访问ClusterIP，通过iptables或ipvs转发到real server。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
# 获取svc,clusterIP为10.105.146.146
[root@uat-master ~]# kubectl get svc
NAME               TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)           AGE
eureka-node-port   NodePort    10.105.146.146   <none>        31331:31331/TCP   8m7s

# 查看svc详情
[root@uat-master ~]# kubectl describe svc eureka-node-port
Name:                     eureka-node-port
Namespace:                default
Labels:                   <none>
Annotations:              <none>
Selector:                 app=eureka
Type:                     NodePort
IP Families:              <none>
IP:                       10.105.146.146
IPs:                      10.105.146.146
Port:                     <unset>  31331/TCP
TargetPort:               8761/TCP
NodePort:                 <unset>  31331/TCP
Endpoints:                10.200.128.133:8761,10.200.128.134:8761,10.200.128.137:8761
Session Affinity:         None
External Traffic Policy:  Cluster
Events:                   <none>

# 测试解析

/ # nslookup eureka-node-port.default.svc.cluster.local
Server:    10.96.0.10
Address 1: 10.96.0.10 kube-dns.kube-system.svc.cluster.local

Name:      eureka-node-port.default.svc.cluster.local
Address 1: 10.105.146.146 eureka-node-port.default.svc.cluster.local

综上所述，DNS查询时只会返回service的clusterIP，具体client访问的是哪个real server，由iptabels或者ipvs决定。

headless service解析

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
# 获取svc
[root@uat-master ~]# kubectl get svc
NAME               TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)           AGE
eureka             ClusterIP   None             <none>        8761/TCP          27m

# 查看详情
[root@uat-master ~]# kubectl describe svc eureka
Name:              eureka
Namespace:         default
Labels:            service=eureka
Annotations:       <none>
Selector:          app=eureka
Type:              ClusterIP
IP Families:       <none>
IP:                None
IPs:               None
Port:              eureka  8761/TCP
TargetPort:        8761/TCP
Endpoints:         10.200.128.133:8761,10.200.128.134:8761,10.200.128.137:8761
Session Affinity:  None
Events:            <none>

# 测试解析
/ # nslookup eureka.default.svc.cluster.local
Server:    10.96.0.10
Address 1: 10.96.0.10 kube-dns.kube-system.svc.cluster.local

Name:      eureka.default.svc.cluster.local
Address 1: 10.200.128.134 eureka-1.eureka.default.svc.cluster.local
Address 2: 10.200.128.133 eureka-0.eureka.default.svc.cluster.local
Address 3: 10.200.128.137 eureka-2.eureka.default.svc.cluster.local


# 解析单独pod的DNS记录

/ # nslookup eureka-2.eureka.default.svc.cluster.local
Server:    10.96.0.10
Address 1: 10.96.0.10 kube-dns.kube-system.svc.cluster.local

Name:      eureka-2.eureka.default.svc.cluster.local
Address 1: 10.200.128.137 10-200-128-137.eureka-node-port.default.svc.cluster.local

综上所述，DNS查询会返回所有的endpoint，通过解析Pod的DNS记录，也能返回Pod的IP。

headless service使用场景

  • 自助选择权，client可以自己决定使用哪个real server，可以通过DNS来获取real server信息。
  • headless service关联的每个pod，都会有对应的DNS域名，这样Pod直接可以互相访问。这样对于一些集训类型的应用就可以解决身份是吧的问题了。

为什么要用headless+statefulSet部署有状态应用

  1. headless service会为关联的Pod分配一个域 <service name>.$<namespace name>.svc.cluster.local
  2. statefulSet 会为关联的Pod保持一个不变的Pod Name $(statefulSet name)-$(pod序号)
  3. statefulSet会为关联的Pod分配一个dnsName $<Pod Name>.$<service name>.$<namespace name>.svc.cluster.local
