深入理解StatefulSet（二）

发表于 2023-10-31 分类于云原生阅读次数：

前言

上一篇介绍了 StatefulSet 的基础原理，但是只使用了应用之一的拓扑状态。这一篇将会介绍使用存储状态。

应用背景

应用的多个实例分别绑定了不同的存储数据。典型例子就是一个数据库应用的多个存储实例。StatefulSet 的核心功能就是通过某种方式记录这些状态，然后在Pod被重新创建时，能够为新Pod恢复这些状态。比较典型之一，Redis的主从架构。

知识点解析

主从架构

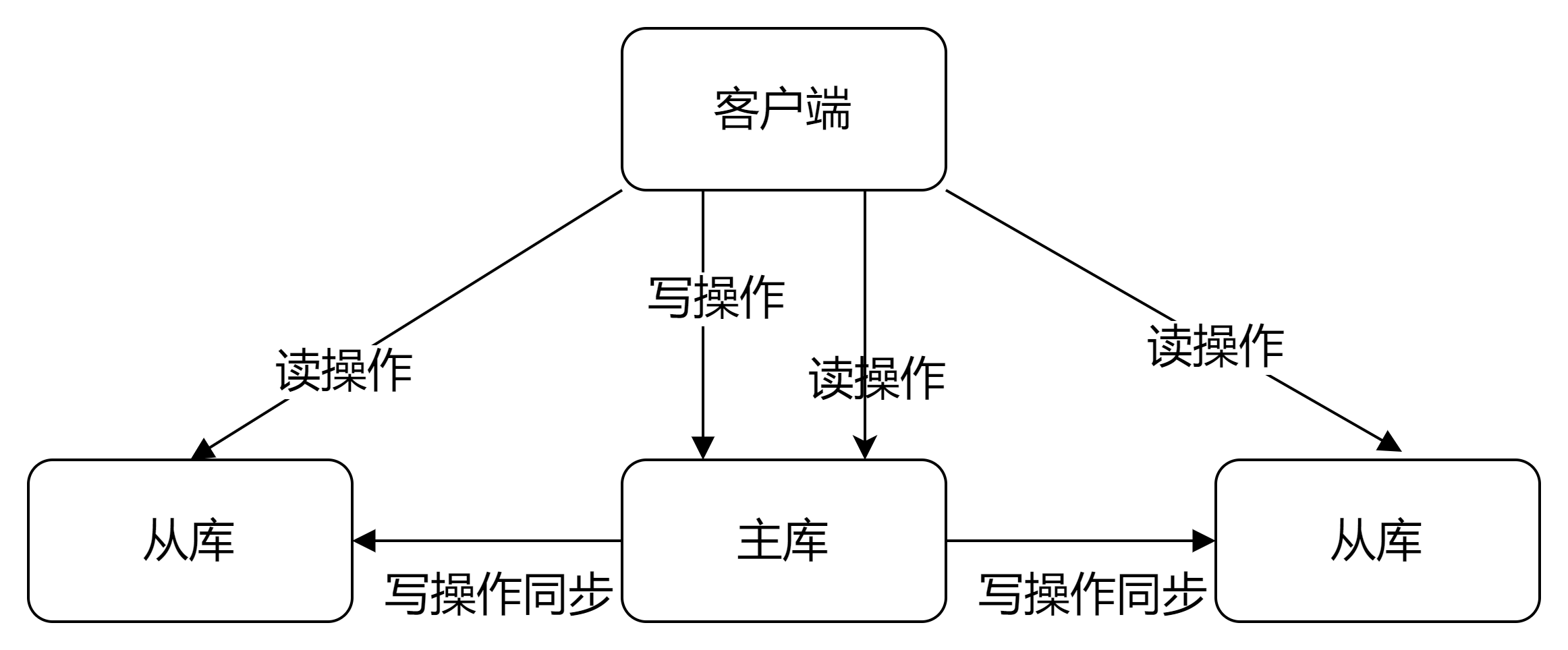

当我们启动多个redis实例的时候，他们相互之间就可以通过slaveof 命令形成主库和从库关系，之后会按照三个阶段完成数据的第一次同步。

第一阶段是主从库间建立连接、协商同步的过程，主要是为全量复制做准备。在这一步，从库和主库建立连接，并告诉主库即将建立连接，主库确认回复后，主从库间就可以开始同步了。
在第二阶段，主库将所有数据同步给从库。从库收到数据后，在本地完成数据加载。这个过程依赖于内存快照RDB。
第三个阶段，主库会把第二阶段执行过程中新收到的写命令，再发送给从库。具体的操作是，当主库完成RDB文件发送后，就会把此时replocation buffer中修改操作发送给从库，从库再执行这些操作。这样一来，主从库就实现同步了。

之后的同步如果不出现意外，都会采用增量的方式进行同步。

此外，有一些其他注意事项：

为避免数据混乱，从节点是默认不允许写的
首次连接需要同步全量 RDB ，此后执行基于长连接的命令传播
建议使用主-从-从的级联架构，减轻每一个从节点连进来主节点都要进行一次生成RDB和传输RDB的压力
从节点断连后，如短时间内重新连入，则只需要进行增量更新。如未同步的数据过多（repl_backlog_buffer中未同步的数据已被覆盖），则需要进行一次全量同步

综上所述，Redis主从架构的基本原理在于同步和保持可用性的持久化。

PV/PVC

PV (PersistentVolume）是设置的存储，群集的一部分，也是一种资源。场景的PV有很多种，比如NAS、NFS和ceph等等。

PVC 是用户的存储请求，和Pod类似。Pod消耗节点资源，PVC消耗PV资源。并且可以设置请求特定的大小和模式。其主要作用是确保相关Pod正在使用的PVC不会从系统中删除。因为如果被移除的话会导致数据丢失。

PV访问模式:

ReadWriteOnce——该卷可以被单个节点以读/写模式挂载
ReadOnlyMany——该卷可以被多个节点以只读模式挂载
ReadWriteMany——该卷可以被多个节点以读/写模式挂载

在命令行中，访问模式缩写为：

RWO - ReadWriteOnce
ROX - ReadOnlyMany
RWX - ReadWriteMany

PVC回收策略：

Retain（保留）——手动回收
Recycle（回收）——基本擦除（ rm -rf /thevolume/* ）
Delete（删除）——关联的存储资产（例如 AWS EBS、GCE PD、Azure Disk 和 OpenStack Cinder 卷）

将被删除当前，只有 NFS 和 HostPath 支持回收策略。AWS EBS、GCE PD、Azure Disk 和 Cinder 卷支持删除策略。

PVC的状态：

Available（可用）——一块空闲资源还没有被任何声明绑定
Bound（已绑定）——卷已经被声明绑定
Released（已释放）——声明被删除，但是资源还未被集群重新声明
Failed（失败）——该卷的自动回收失败

使用PVC时需要注意，在每个node节点上都需要安装nfs-utis，不然会报错，比如：

  Warning  FailedMount  54s (x8 over 117s)  kubelet            MountVolume.SetUp failed for volume "redis01" : mount failed: exit status 32
Mounting command: mount
Mounting arguments: -t nfs 192.168.1.10:/Public/redis-master /var/lib/kubelet/pods/0645dd81-4bba-4fd5-bf08-ffeb72367254/volumes/kubernetes.io~nfs/redis01
Output: mount: wrong fs type, bad option, bad superblock on 192.168.1.10:/Public/redis-master,
       missing codepage or helper program, or other error
       (for several filesystems (e.g. nfs, cifs) you might
       need a /sbin/mount.<type> helper program)

       In some cases useful info is found in syslog - try
       dmesg | tail or so.

应用部署

创建PV

apiVersion: v1
kind: PersistentVolume
metadata:
  name: redis01 # PV名字
spec:
  storageClassName: redis #卷的名字
  persistentVolumeReclaimPolicy: Retain #回收模式
  capacity:
    storage: 1Gi
  accessModes:
  - ReadWriteOnce # 访问模式
  nfs:
    path: /Public/redis-master # NFS目录
    server: 192.168.1.10 # nfs 信息
----
apiVersion: v1
kind: PersistentVolume
metadata:
  name: redis02
spec:
  storageClassName: redis
  capacity:
    storage: 1Gi
  accessModes:
  - ReadWriteOnce
  nfs:
    path: /Public/redis2
    server: 192.168.1.10
---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: redis03
spec:
  storageClassName: redis
  capacity:
    storage: 1Gi
  accessModes:
  - ReadWriteOnce
  nfs:
    path: /Public/redis3
    server: 192.168.1.10

查看

[root@uat-master ~]# kubectl get pv
NAME      CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM                               STORAGECLASS   REASON   AGE
redis01   1Gi        RWO            Retain           Bound    default/redis-data-redis-master-0   redis                   60m
redis02   1Gi        RWO            Retain           Bound    default/redis-data-redis-slave-0    redis                   60m
redis03   1Gi        RWO            Retain           Bound    default/redis-data-redis-slave-1    redis                   60m

redis配置文件

redis-cm.yaml

apiVersion: v1
kind: ConfigMap
metadata:
  name: redis-config
data:
  master.conf: |
        port 6379
  slave.conf: |
    port 6379
    slaveof redis-master-0.redis-master 6379

redis-master-sts.yaml

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: redis-master
spec:
  selector:
    matchLabels:
      app: redis-master
  serviceName: redis-master
  template:
    metadata:
      labels:
        app: redis-master
    spec:
      containers:
        - name: redis
          image: redis
          imagePullPolicy: IfNotPresent
          command:
            - sh
          args:
            - -c
            - redis-server /usr/local/etc/redis/redis.conf
          ports:
            - containerPort: 6379
              name: masterport
              protocol: TCP
          volumeMounts:
            - mountPath: /usr/local/etc/redis
              name: conf
            - name: redis-data
              mountPath: /data
      volumes:
        - name: conf
          configMap:
            name: redis-config
            items:
              - key: master.conf
                path: redis.conf
  volumeClaimTemplates:
  - metadata:
      name: redis-data
    spec: # 必须满足下面两个，pod才会绑定到pv上面
      accessModes: [ "ReadWriteOnce" ] #读取模式
      storageClassName: "redis" # 绑定pv名字为redis
      resources:
        requests:
          storage: 1Gi

redis-slave-sts.yaml

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: redis-slave
spec:
  selector:
    matchLabels:
      app: redis-slave
  serviceName: redis-slave
  template:
    metadata:
      labels:
        app: redis-slave
    spec:
      containers:
        - name: redis
          image: redis
          imagePullPolicy: IfNotPresent
          command:
            - sh
          args:
            - -c
            - redis-server /usr/local/etc/redis/redis.conf
          ports:
            - containerPort: 6379
              name: redis-slave
              protocol: TCP
          volumeMounts:
            - mountPath: /usr/local/etc/redis
              name: conf
            - name: redis-data
              mountPath: /data
      volumes:
        - name: conf
          configMap:
            name: redis-config
            items:
              - key: slave.conf
                path: redis.conf
  volumeClaimTemplates:
  - metadata:
      name: redis-data
    spec: # 必须满足下面两个，pod才会绑定到pv上面
      accessModes: [ "ReadWriteOnce" ] # 读取模式
      storageClassName: "redis" # 绑定pv名字为redis
      resources:
        requests:
          storage: 1Gi

master-head.yaml

apiVersion: v1
kind: Service
metadata:
  name: redis-master
spec:
  selector:
    app: redis-master
  clusterIP: None
  ports:
    - port: 6379
      targetPort: 6379
      name: redis

slave-head.yaml

apiVersion: v1
kind: Service
metadata:
  name: redis-slave
spec:
  ports:
    - port: 6379
      targetPort: 6379
      protocol: TCP
  selector:
    app: redis-slave
  clusterIP: None

上述编排文件都apply后，检查：

[root@uat-master ~]# kubectl get pv
NAME      CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM                               STORAGECLASS   REASON   AGE
redis01   1Gi        RWO            Retain           Bound    default/redis-data-redis-master-0   redis                   72m
redis02   1Gi        RWO            Retain           Bound    default/redis-data-redis-slave-0    redis                   72m
redis03   1Gi        RWO            Retain           Bound    default/redis-data-redis-slave-1    redis                   72m
[root@uat-master ~]# kubectl get pvc
NAME                        STATUS   VOLUME    CAPACITY   ACCESS MODES   STORAGECLASS   AGE
redis-data-redis-master-0   Bound    redis01   1Gi        RWO            redis          54m
redis-data-redis-slave-0    Bound    redis02   1Gi        RWO            redis          51m
redis-data-redis-slave-1    Bound    redis03   1Gi        RWO            redis          40m

登录master pod

[root@uat-master ~]# kubectl exec -it po/redis-master-0 -- bash
root@redis-master-0:/data# ls -l
total 4
-rw-r--r-- 1 root root 196 Apr  8 09:01 dump.rdb
root@redis-master-0:/data# pwd
/data
root@redis-master-0:/data# df -h
Filesystem                         Size  Used Avail Use% Mounted on
overlay                             46G   15G   31G  33% /
tmpfs                               64M     0   64M   0% /dev
tmpfs                              2.0G     0  2.0G   0% /sys/fs/cgroup
192.168.1.10:/Public/redis-master  1.3T  505G  816G  39% /data
/dev/mapper/centos-root             46G   15G   31G  33% /etc/hosts
shm                                 64M     0   64M   0% /dev/shm
tmpfs                              2.0G   12K  2.0G   1% /run/secrets/kubernetes.io/serviceaccount
tmpfs                              2.0G     0  2.0G   0% /proc/acpi
tmpfs                              2.0G     0  2.0G   0% /proc/scsi
tmpfs                              2.0G     0  2.0G   0% /sys/firmware
root@redis-master-0:/data# ls -l
total 4
-rw-r--r-- 1 root root 196 Apr  8 09:01 dump.rdb
root@redis-master-0:/data# redis-cli
127.0.0.1:6379> info Replication
# Replication
role:master
connected_slaves:2
slave0:ip=10.200.96.163,port=6379,state=online,offset=3668,lag=1
slave1:ip=10.200.96.159,port=6379,state=online,offset=3668,lag=1
master_failover_state:no-failover
master_replid:33c2abd3e8ee089411772f5b64790d9463400872
master_replid2:0000000000000000000000000000000000000000
master_repl_offset:3668
second_repl_offset:-1
repl_backlog_active:1
repl_backlog_size:1048576
repl_backlog_first_byte_offset:1
repl_backlog_histlen:3668
127.0.0.1:6379> info Keyspace
# Keyspace
db0:keys=2,expires=0,avg_ttl=0

在显示信息中看到了slave节点的信息，而且生成了rdb文件。之后检查nfs上也存在对应的文件，无论是master pod还是slave pod对应的目录。

解析DNS

/ # nslookup redis-slave.default.svc.cluster.local
Server:    10.96.0.10
Address 1: 10.96.0.10 kube-dns.kube-system.svc.cluster.local

Name:      redis-slave.default.svc.cluster.local
Address 1: 10.200.128.144 redis-slave-0.redis-slave.default.svc.cluster.local
Address 2: 10.200.96.162 redis-slave-1.redis-slave.default.svc.cluster.local

/ # nslookup redis-master.default.svc.cluster.local
Server:    10.96.0.10
Address 1: 10.96.0.10 kube-dns.kube-system.svc.cluster.local

Name:      redis-master.default.svc.cluster.local
Address 1: 10.200.128.143 redis-master-0.redis-master.default.svc.cluster.local

总结

稳定的持久化存储，Pod重新调度后还是能访问到相同的持久化数据，基于PVC来实现
稳定的网络标识符，Pod重新调度后PodName和HostName不变
有序部署和扩展
有序收缩
