基于Kubernetes的Jenkins实现动态slave

发表于 分类于 阅读次数：

前言

一般情况下都是在物理机或者虚拟机上部署Jenkins，但是这种部署方式会存在一些缺点，比如：

  1. master节点故障，整体不可用
  2. 每个slave都需要维护，较为繁琐
  3. 资源分配不均衡，且资源利用率低

因此需要更可靠和高效的方式来完成CI/CD流程。

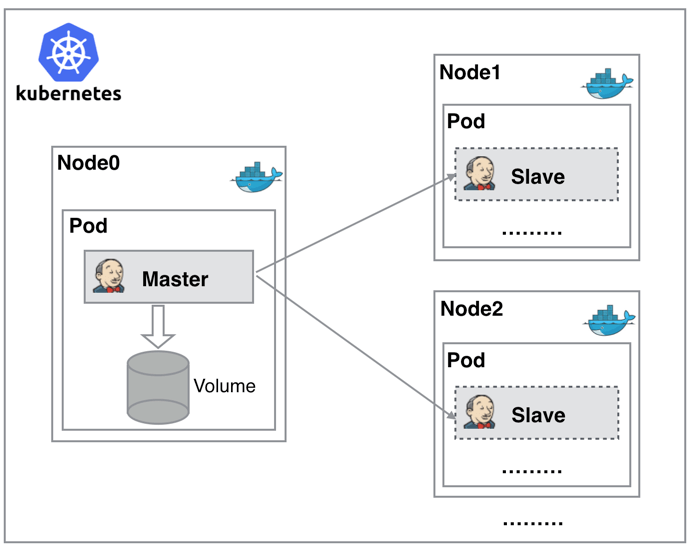

如图所示，master和slave以Pod的形式运行在kubernetes集群中，并且将配置数据存储到PV中。但是其中slave运行在多个节点，但是不是一直运行的状态，会根据需求动态创建并自动删除。

工作流程：

  1. master接收到build请求，会根据配置的label动态创建一个slave的Pod并注册到master
  2. slave运行完job，该Pod自动注销并且删除
  3. 恢复到最初的状态

架构优点：

  1. 高可用。当master故障时，kubernetes 会自动创建一个新的Pod，并且将之前的PV分配给新的Pod，保证数据的完整
  2. 动态伸缩。根据job来动态创建slave的Pod，并且完成后自动释放资源，提供资源利用率
  3. 可扩展。当资源不足时，可以通过增加node的方式快速增加slave

部署

编排文件

  1. PV/PVC 提供数据持久化
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: jenkins-pv
spec:
  capacity:
    storage: 5Gi
  accessModes:
  - ReadWriteMany
  persistentVolumeReclaimPolicy: Delete
  nfs:
    server: x.x.x.x
    path: /Public/jenkins

---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: jenkins-pvc
  namespace: devops
spec:
  accessModes:
  - ReadWriteMany
  resources:
    requests:
      storage: 500Gi

  1. 角色授权
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
apiVersion: v1
kind: ServiceAccount
metadata:
  name: jenkins-sa
  namespace: devops

---
apiVersion: rbac.authorization.k8s.io/v1beta1
kind: ClusterRole
metadata:
  name: jenkins-cr
rules:
  - apiGroups: ["extensions", "apps"]
    resources: ["deployments"]
    verbs: ["create", "delete", "get", "list", "watch", "patch", "update"]
  - apiGroups: [""]
    resources: ["services"]
    verbs: ["create", "delete", "get", "list", "watch", "patch", "update"]
  - apiGroups: [""]
    resources: ["pods"]
    verbs: ["create","delete","get","list","patch","update","watch"]
  - apiGroups: [""]
    resources: ["pods/exec"]
    verbs: ["create","delete","get","list","patch","update","watch"]
  - apiGroups: [""]
    resources: ["pods/log"]
    verbs: ["get","list","watch"]
  - apiGroups: [""]
    resources: ["secrets"]
    verbs: ["get"]

---
apiVersion: rbac.authorization.k8s.io/v1beta1
kind: ClusterRoleBinding
metadata:
  name: jenkins-crd
roleRef:
  kind: ClusterRole
  name: jenkins-cr
  apiGroup: rbac.authorization.k8s.io
subjects:
- kind: ServiceAccount
  name: jenkins-sa
  namespace: devops
  1. 创建deployment
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
---
apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: jenkins
  namespace: devops
spec:
  template:
    metadata:
      labels:
        app: jenkins
    spec:
      terminationGracePeriodSeconds: 10
      serviceAccount: jenkins-sa
      containers:
      - name: jenkins
        image: jenkins/jenkins:lts
        imagePullPolicy: IfNotPresent
        env:
        - name:JAVA_OPTS
          value: -XshowSettings:vm -Dhudson.slaves.NodeProvisioner.initialDelay=0 -Dhudson.slaves.NodeProvisioner.MARGIN=50 -Dhudson.slaves.NodeProvisioner.MARGIN0=0.85 -Duser.timezone=Asia/Shanghai -Dhudson.model.DownloadService.noSignatureCheck=true
        ports:
        - containerPort: 8080
          name: web
          protocol: TCP
        - containerPort: 50000
          name: agent
          protocol: TCP
        resources:
          limits:
            cpu: 1000m
            memory: 1Gi
          requests:
            cpu: 500m
            memory: 512Mi
        livenessProbe:
          httpGet:
            path: /login
            port: 8080
          initialDelaySeconds: 60
          timeoutSeconds: 5
          failureThreshold: 12
        readinessProbe:
          httpGet:
            path: /login
            port: 8080
          initialDelaySeconds: 60
          timeoutSeconds: 5
          failureThreshold: 12
        volumeMounts:
        - name: jenkinshome
          mountPath: /var/jenkins_home
      securityContext:
        fsGroup: 1000
      volumes:
      - name: jenkinshome
        persistentVolumeClaim:
          claimName: jenkins-pvc

---
apiVersion: v1
kind: Service
metadata:
  name: jenkins
  namespace: devops
  labels:
    app: jenkins
spec:
  selector:
    app: jenkins
  type: NodePort
  ports:
  - name: web
    port: 8080
    targetPort: web
    nodePort: 30002
  - name: agent
    port: 50000
    targetPort: agent

依次执行上述编排文件即可。需要注意PV的文件目录权限是否需要单独修改。

配置

初始化

Jenkins启动后先进行初步配置，此处不在详细描述。需要注意的是：

  • 访问的地址是使用的nodePort：30002端口
  • 初始化的密码文件可以从nfs目录上获取
  • 必要插件Pipline和kubernetes

配置kubernetes

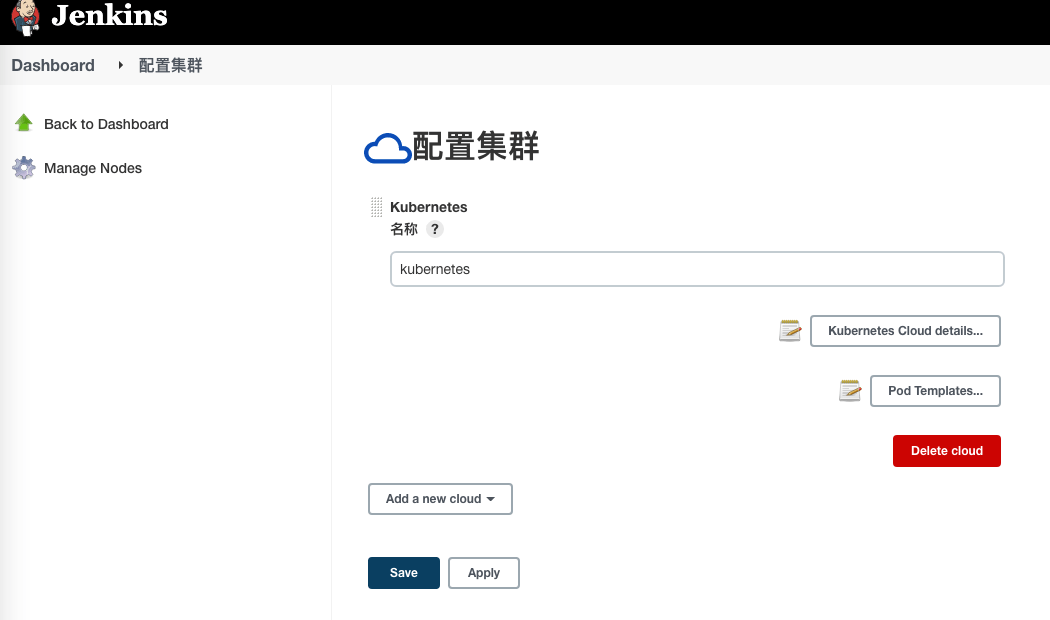

节点管理-》Configure Clouds -》kubernetes

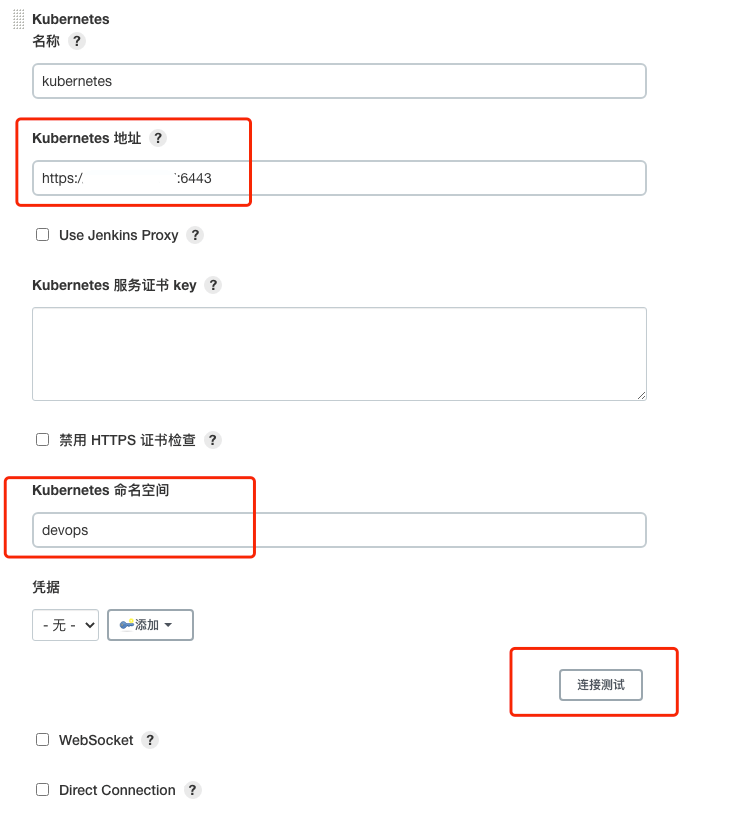

Kubernetes Cloud details


  1. 注意此处填写的是kubernetes 集群6443的地址。
  2. 由于之前创建了account，因此此处无需填写凭据
  3. 命名空间可以独立
  4. 信息填写完成后注意测试一下。如果测试失败，很可能是权限问题，需要把ServiceAccount的凭证jenkins-sa添加进来。


注意此处的Jenkins地址，要填写 http://jenkins.devops.svc.cluster.local:8080 。因为之后slave的Pod是需要访问master节点的，只有这种域名的形式才能更灵活的满足需求。如果想不明白为什么是这样的域名，可以思考一下域名解析的过程。

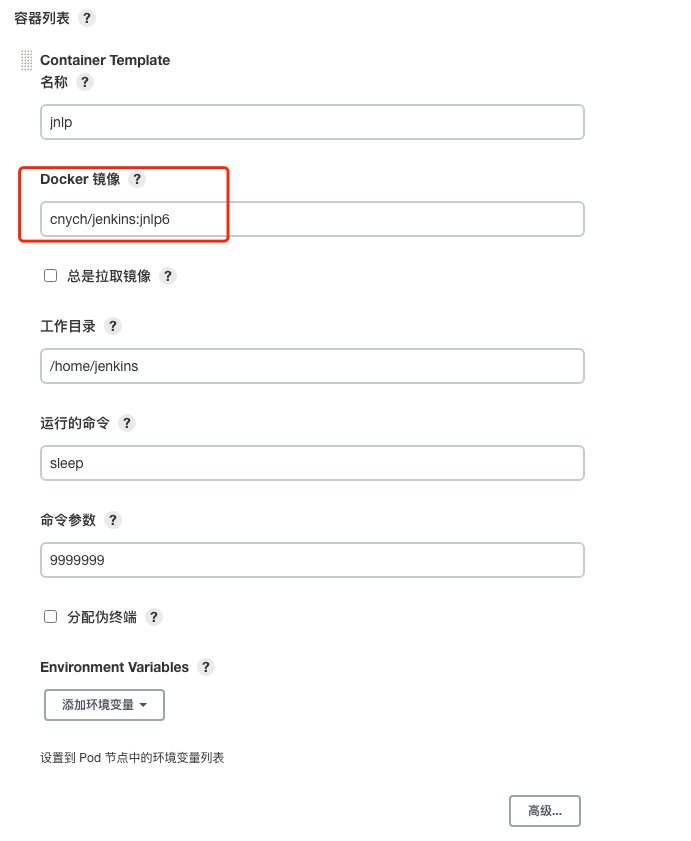

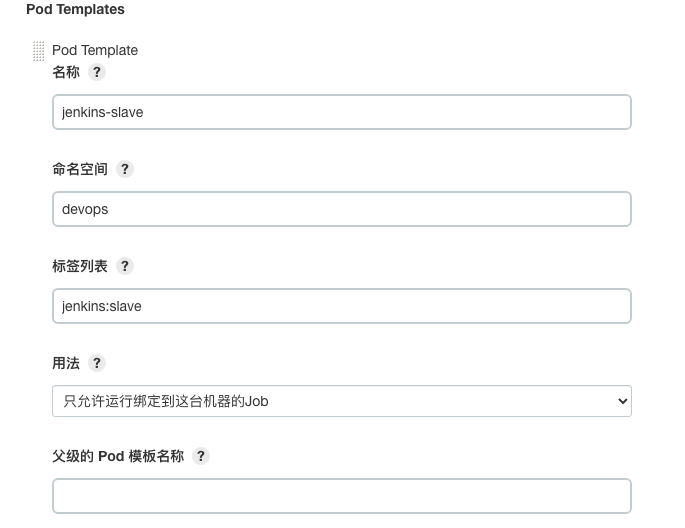

这两部分是配置slave的Pod的，重点部分在于镜像。jnlp是Jenkins的slave访问master的一种方式。

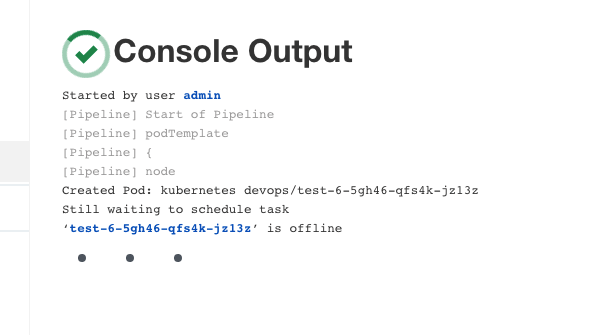

验证


1
2
3
4
~ kubectl get pods -n devops
NAME                       READY   STATUS        RESTARTS   AGE
jenkins-666657ffdd-vvdx8   1/1     Running       0          16h
test-6-5gh46-qfs4k-jz13z   0/2     Terminating   0          61s

此时slave的Pod已经运行完成，自动终止了，之后会自动释放。

调试

使用podTemplate

根据标签，调度到其他节点，且使用Jenkins-slave的label

1
2
3
4
5
6
7
8
9
10
11
12
13
14
podTemplate(cloud: 'kubernetes', inheritFrom: 'jenkins-slave', label: 'jenkins-slave', name: 'test-label', namespace: 'devops') {
    // some block
}
node('jenkins-slave') {
    stage('get code') {
      git credentialsId: '04bfb304-3573-4876-ad8c-52e43d047d6a', url: 'http://192.168.1.110/SystemProject/joyshebao/DiscoveryServer.git'
    }
    stage('build') {
      container('maven381') {
          sh 'mvn -Dmaven.test.skip=true clean package  -f  pom.xml'
          archiveArtifacts '**/target/*.jar'
      }
    }
}

调度后的Pod

1
2
3
NAME                       READY   STATUS    RESTARTS   AGE     IP               NODE         NOMINATED NODE   READINESS GATES
jenkins-666657ffdd-vvdx8   1/1     Running   0          2d17h   10.200.128.174   uat-master   <none>           <none>
jenkins-slave-6pz0c        2/2     Running   0          19s     10.200.229.150   pre-205      <none>           <none>

使用变量

总结

纠结了好几天，总算调试出一些结果。

  1. 事实证明，label的作用是决定是否使用模板，和kubernetes中的label毫无关系；
  2. 脚本式的pipeline和声明式的pipeline存在很大的不同，至少语法上就有很大差别；
  3. 解决了maven项目重复下载依赖的问题，挂载.m2目录即可；

目前仍存在的问题：

  1. 如何决定让slave不运行在某些机器上？
  2. 哪种pipeline才是主流呢？
